昆山电子机柜用隔振降噪保护阻尼垫片

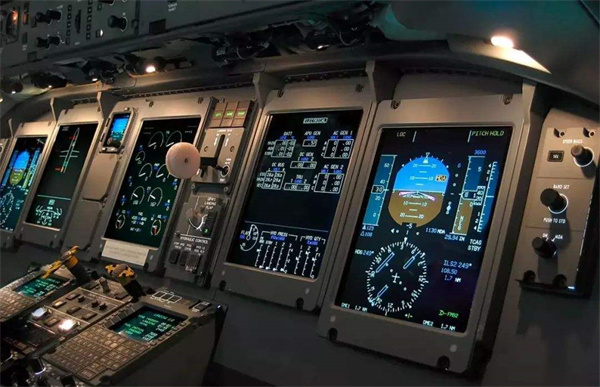

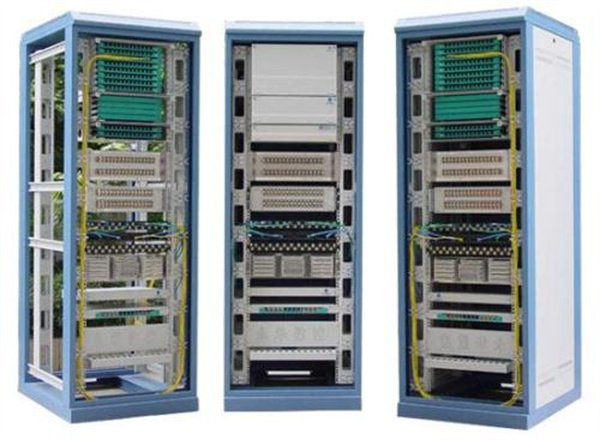

对于电子机柜来说，优质的处理工艺能够很好的避免故障的发生，而处理不当则会造成后使用过程中的电子元器件的故障发生，因此我们对其安装时，隔震系统的应用很重要,通常情况下，电子机柜处于工作状态的时候，肯定会产生一定程度的震动现象，特别是安装与高铁机车、航空航天飞行器、舰船等运动状态下的机柜，机柜的震动会对机柜内部的电子设备造成损害。安装减震减噪隔振系统就会减少一定程度的损害发生率。对于这种现象造成的损害，提前安置一套完整的阻尼减震系统和检查措施来进行问题的检测以满足电子机柜工作要求的。
  阻尼隔振系统的应用原理是这样的，其相当于一种减震器的作用，这样的话，可以使电子机柜内部共振得到放大，因为时间短，所以传递率相对较低，就不会对电子机柜产生过多的影响，对电机机床的阻尼隔震减震处理，包括外框、外框底板、外框顶板、内框、内框底板和内框顶板，减震组件从下到上依次包括减震底板、下大密度阻尼胶固定板、下大密度阻尼胶层、中大密度阻尼胶固定板、上大密度阻尼胶层、上大密度阻尼胶固定板和阻尼减震顶板，阻尼胶固定板的一对相对的边上分别设有阻尼垫块，垫块的厚度与下阻尼胶固定板的下表面到上阻尼胶固定板的上表面的距离相适配，减震底板和减震顶板的长度均与两个第一垫块之间的距离相适配。

电子设备阻尼减振设计是根据仪器设备所处工作的环境条件、自身的一些特殊要求以及 实施这些要求的可能性和现实性，利用阻尼结构诸参数间相互制约的关系，通过适当调整主 要参数值而达到的。其阻尼减振设计大致可归纳为如下几步：

1.确定结构阻尼类型及整机阻尼减振形式。

2.确定阻尼结构的弹性元件材料。

3.确定粘弹阻尼材料。

4.估算和测定阻尼结构动态特性。

现代电子控制设备对其整机系统全部进行结构阻尼设计处理，一般多釆用分级结构阻尼设计处理。这主要基于一些现代电子控制仪器设备具有体积小、重量轻、气密性好、可靠性高、外形复杂多变等特点要求，所谓分级结构阻尼设计处理，即对仪器整机的若干关键部位进行结构阻尼减振设计处理，或者说仪器整机是由若干阻尼结构部件所组成。从而保证了电子设备各重要部分的振动响应限制在允许范围之内。

（一）矩形阻尼结构底板的一级阻尼减振系统

此种结构阻尼减振系统的设计处理特点是：简单、经济、易行，并有较好的阻尼效果。它适用于对宽带随机振动有中等程度防护要求的电子控制仪器设计中。具体方法是：在一块由三层约束性粘弹阻尼材料与四层铝合金梅构成的多层阻尼结构底板上。安装一个由铸造成型的铝结构仪器壳体，壳体内安装印刷电路板等重要部件，由于底部加有阻尼结构底板，相当一部分振动能量可通过它耗散出去，因此有阻尼底板仪器的基本振型的谐振传递率较无阻尼底板时可下降4〜5倍。

（二）四耳型阻尼结构底板多级阻尼减振系统

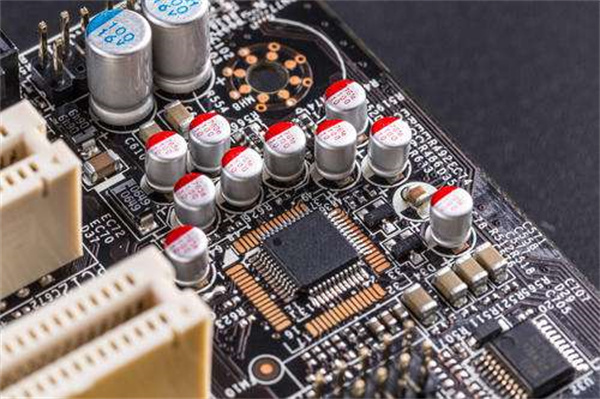

多级阻尼减振系统设计主要特点是能够将最大振动传递率限制在2左右，可以最大程度的改善仪器的工作环境条件，电子设备用印刷电路板阻尼处理具体作法是；在普通印刷电路板的非印刷电路面粘贴一定厚度的阻尼材料，而后再粘贴一块与基层材料相同的结构板作约束层，通过对阻尼处理前后印刷电路板振动数据的比较，可以清楚地看出其谐振频率从400Hz 降至220Hz,谐振传递率从原来的18下降为3.2 ，为电子元器件提供了比较理想的工作环境，提高了电子设备系统的阻尼效果。

（三）结构阻尼和减USS综合应用系统

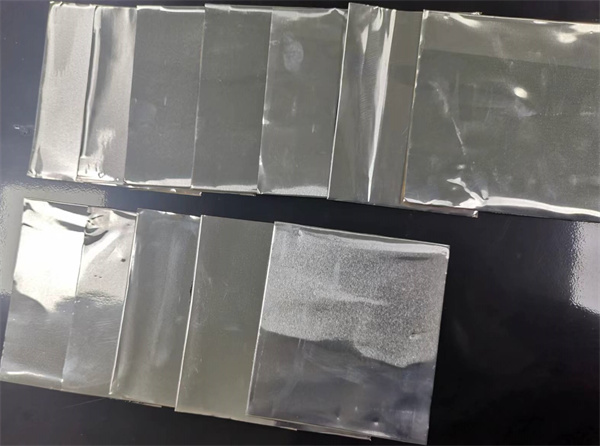

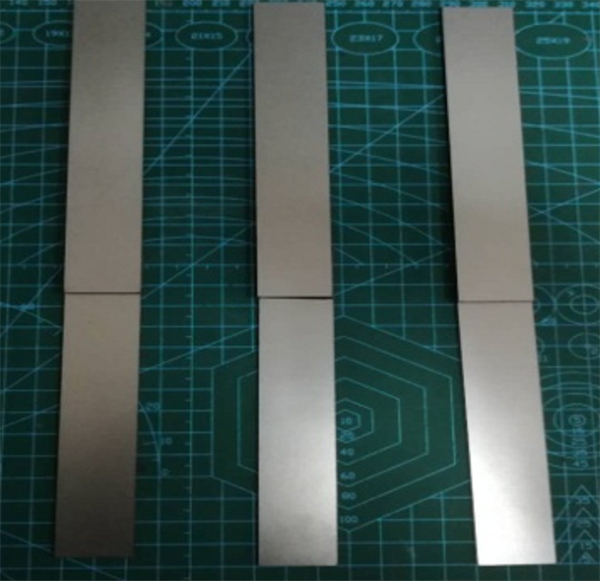

粘弹性阻尼片和减震器的综合应用，也是控制振动的有效方法之一。它同样能使现代电子设备在激振频率的全部频率范围内具有高度控制振动、冲击影响的能力，为电子设备提供了较好的工作环境。
